プラグインソーラーやってみる

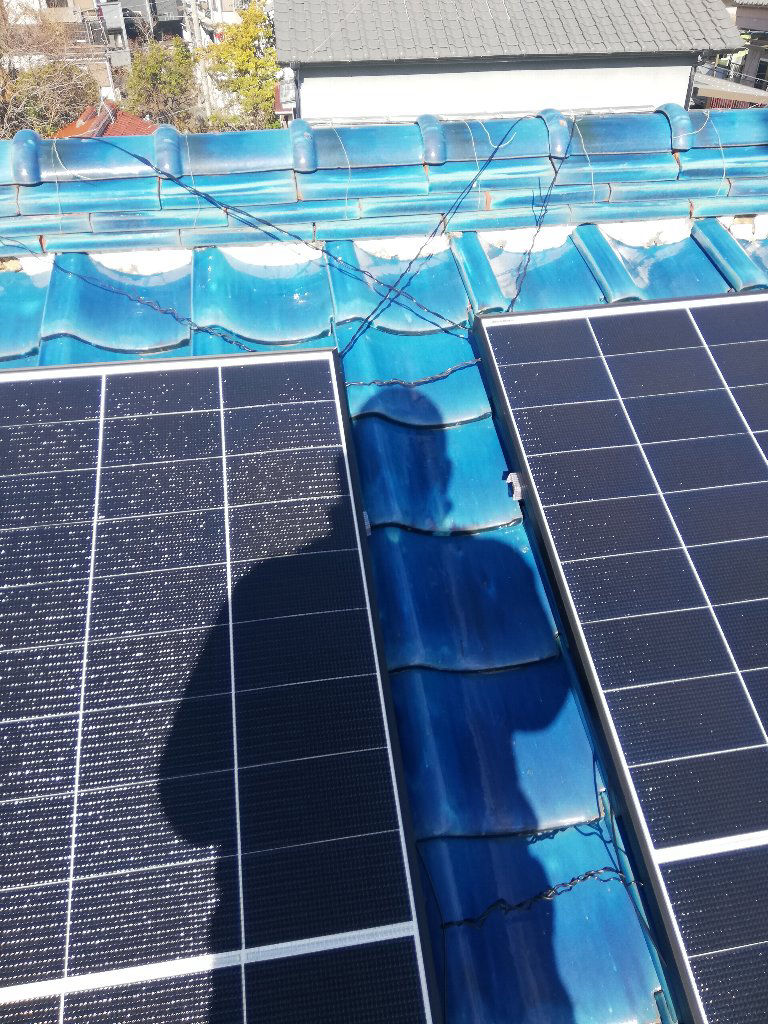

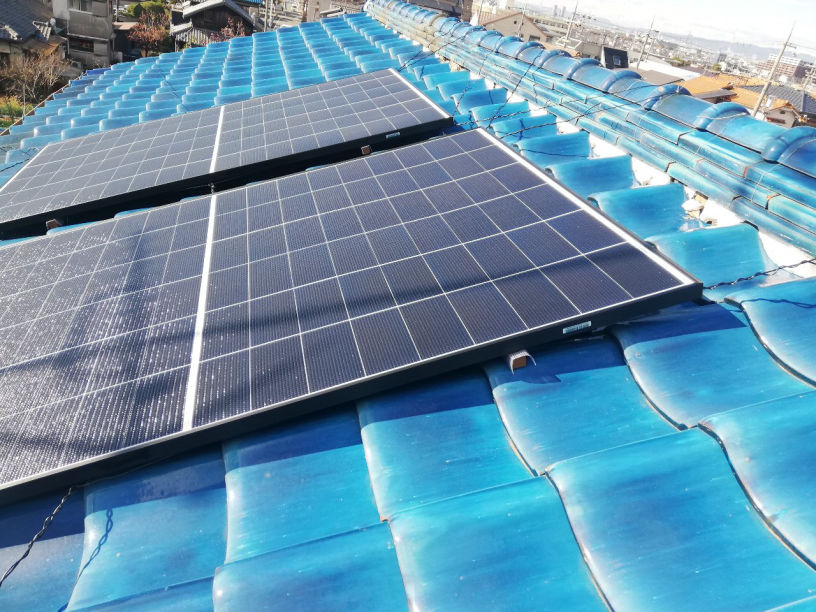

硬い瓦とパネルのアルミ枠との間に、当たりを和らげるため、木材を2本敷いた。雨水の流れる所ではなく、雨はしのげる場所なので木材でも塗装もしておけば、そうそう腐食もしないものと思い設置。

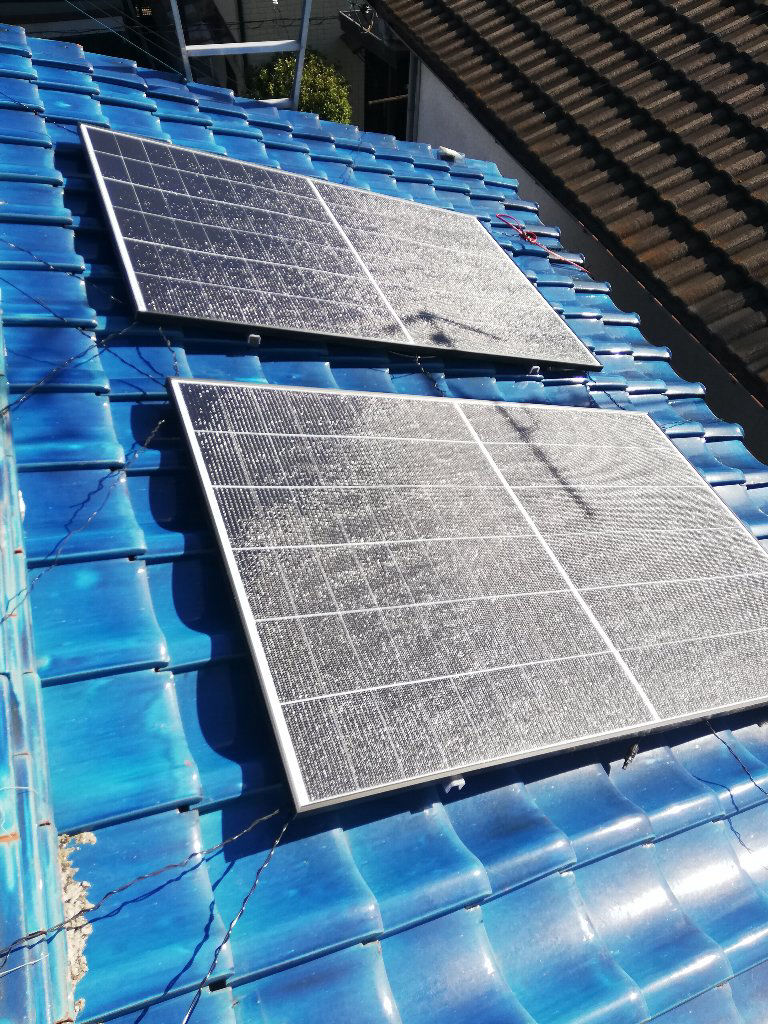

残っていたアンテナ固定用のワイヤーに加え屋根の両サイド計4か所から新たにワイヤーを張った。ワイヤーはしっかり強く張るべきかと最初考えて、ネジで張力をアップできる金具も購入したり強く張る技も考えてはいたが、上に右に左に下にと何本も張っていると、全体として落ちず強風で持ち上がらない程度の張りでよさそうに思えた。設置の翌日位に強風の日があったが特に問題なかった。

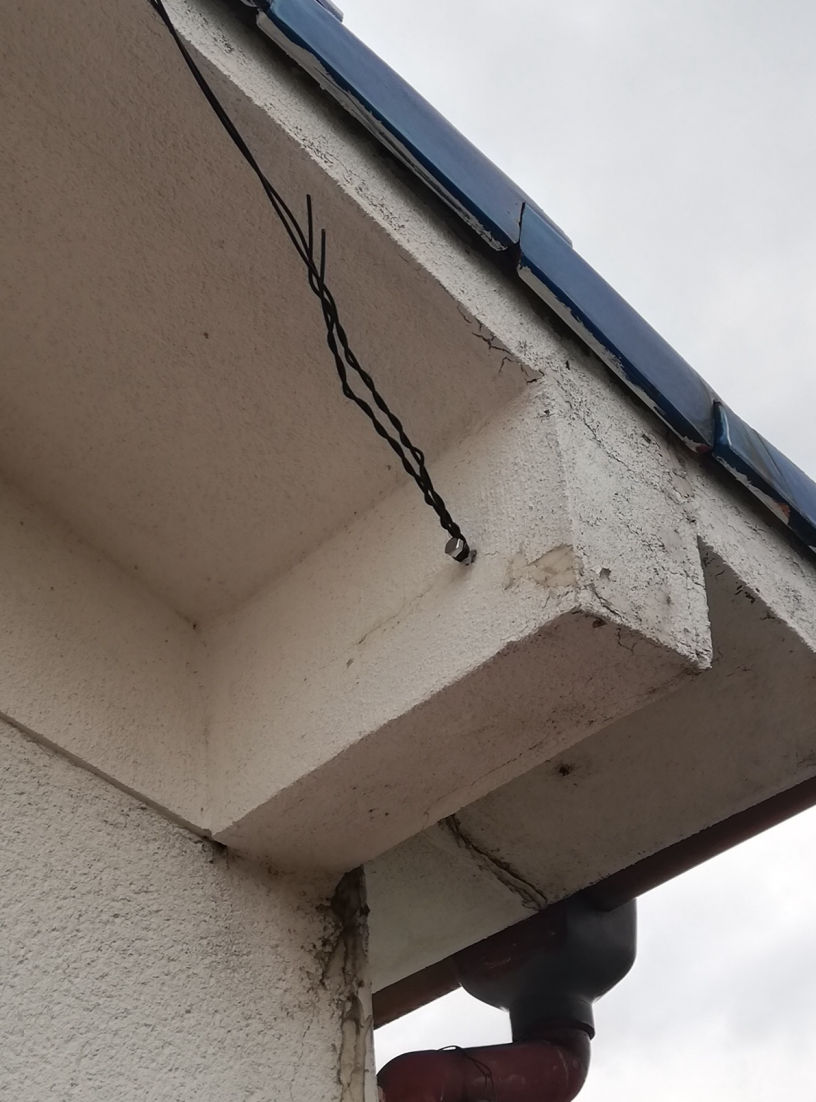

昭和の家のこの部分は太い木の柱にセメントが付きやすいように網を張ってその上にセメントで固めているようです。ですから表面の硬いセメントにセメント用ドリルで穴を開けた後でその奥の木材に木材用ドリルで穴を開けます。そして太いボルトをねじ込みます。念のために加工した穴にはシリコンボンドで防水処理します。やってみて改めて家の構造を理解しました。

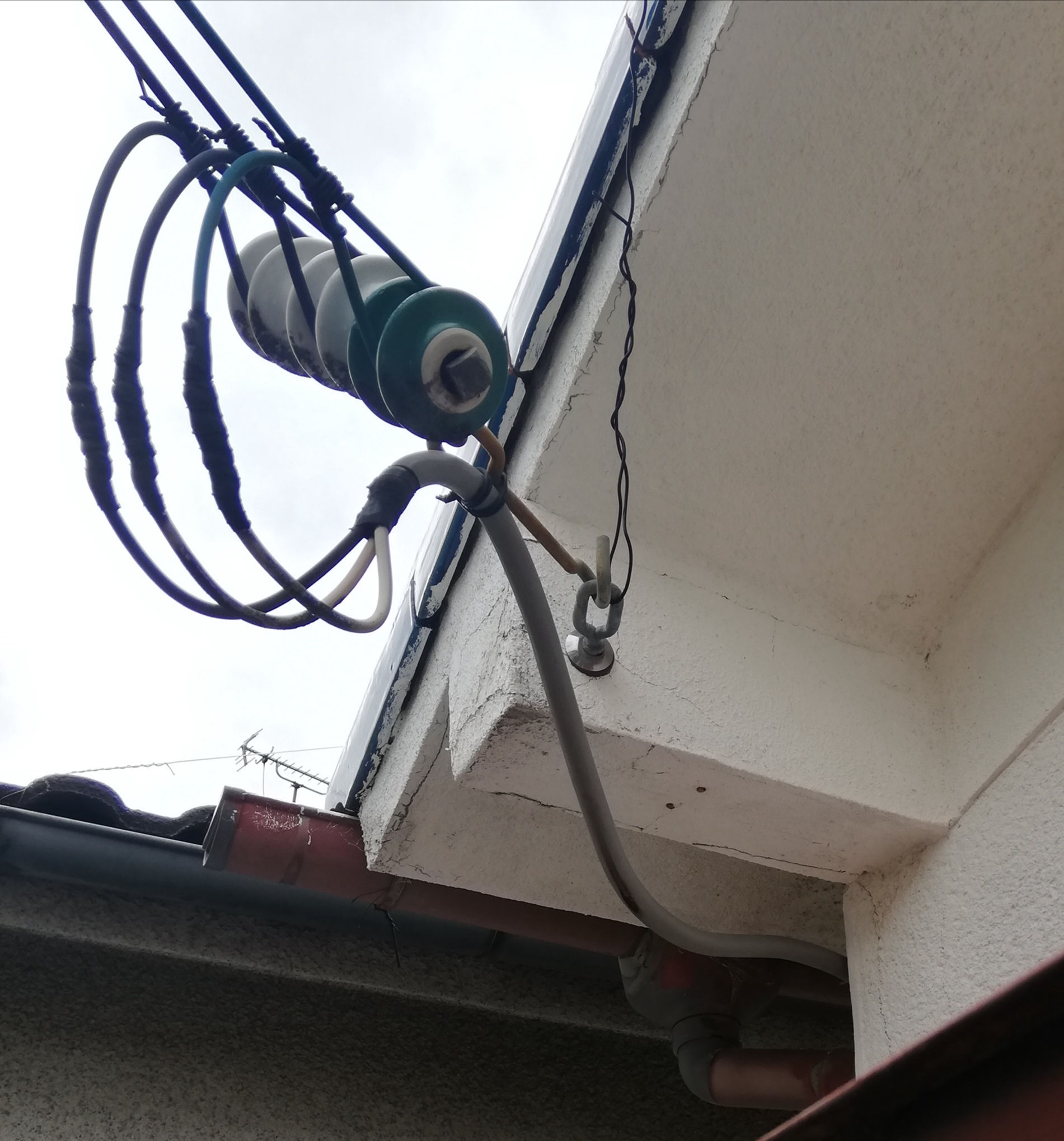

こちらは元々電線を引き入れている屋根の柱に設置されていた金具部分。これを見たら、自分でもネジを付けられる気がしました。

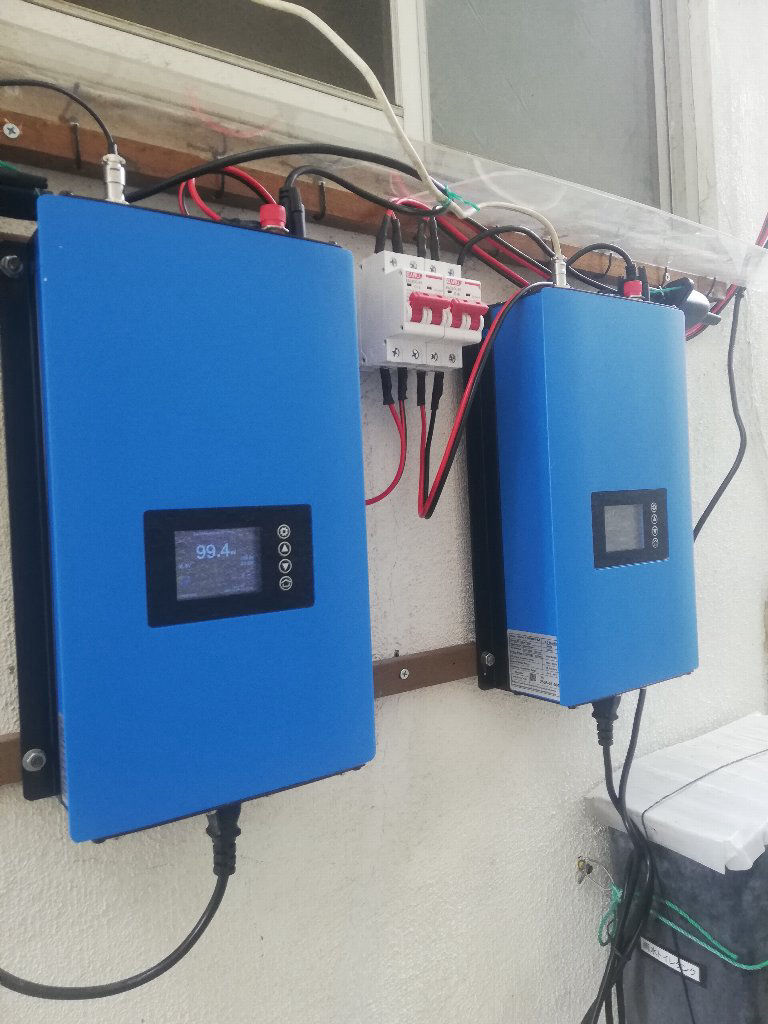

グリッドタイインバーターは結構熱を持つらしいので屋外に。雨に濡れないよう屋根付けて（も少しカバーした方がいいかもしれない）。

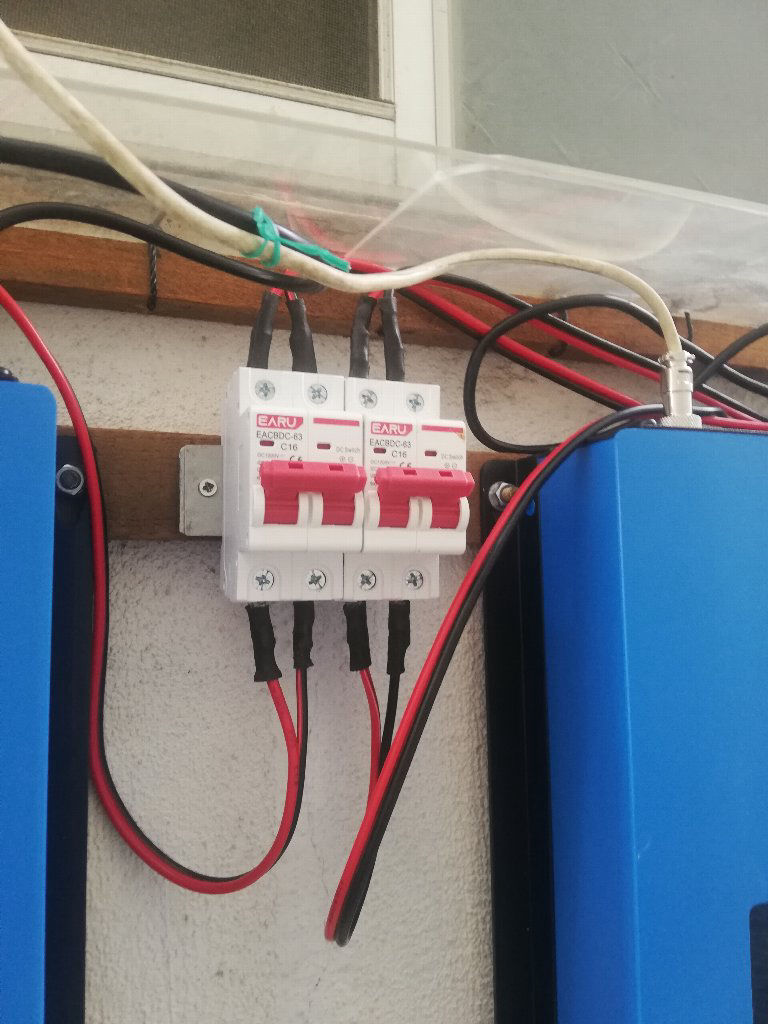

直流のブレーカー。ソーラーパネルは太陽が照っていれば常に電気は発生しているので、これをオフにすれば電気を切断して安心して配線作業できます。１６Aのを購入したが、ソーラーパネル自身は13Aくらいしか流せないようなので、１０A以下でよかったんだろうなと思う。この辺は適当すぎる（笑）。

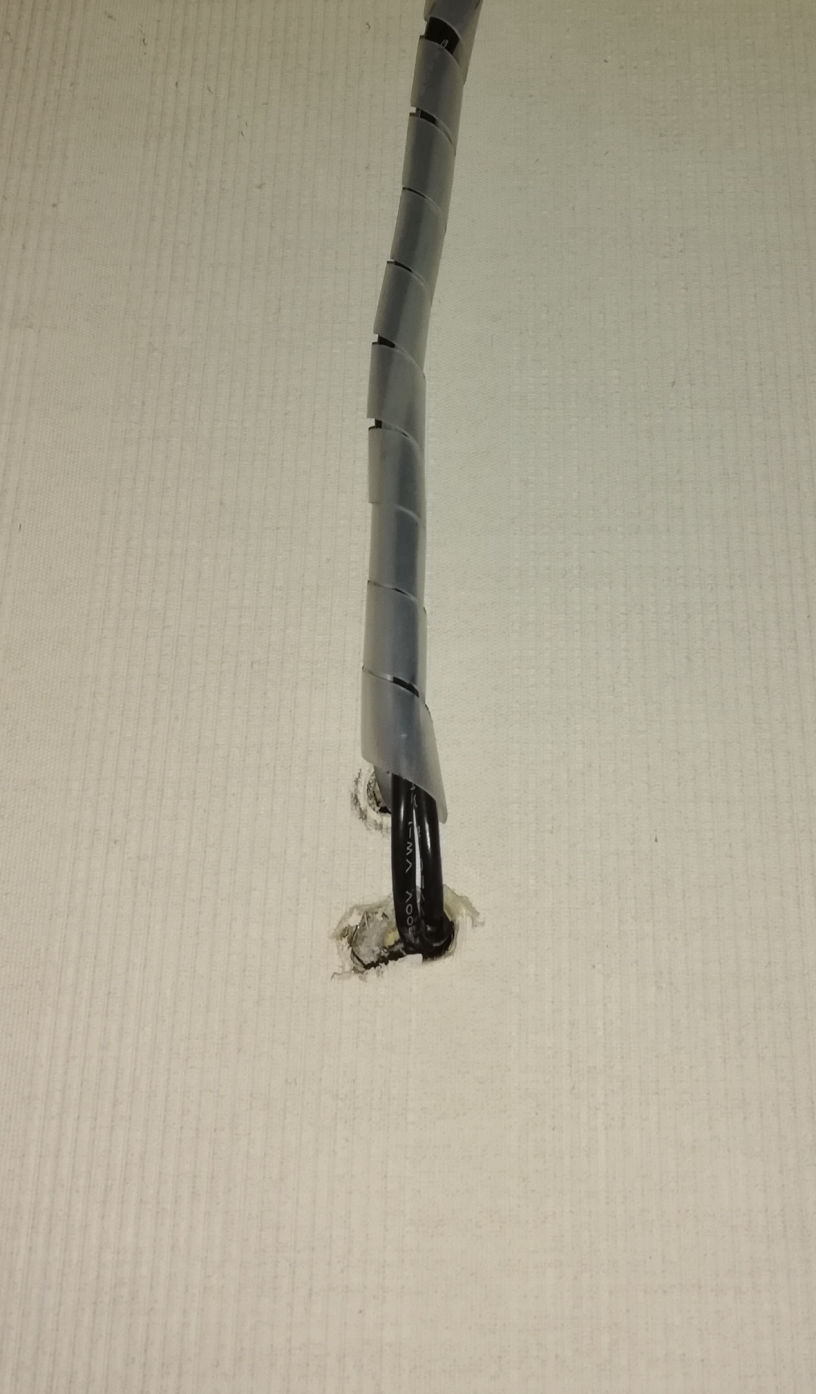

電気工事の免許無くても設置はできるがDIYで工事やる必要は出てくる。電灯線とセンサーの為に壁に穴は開ける。これは屋内。

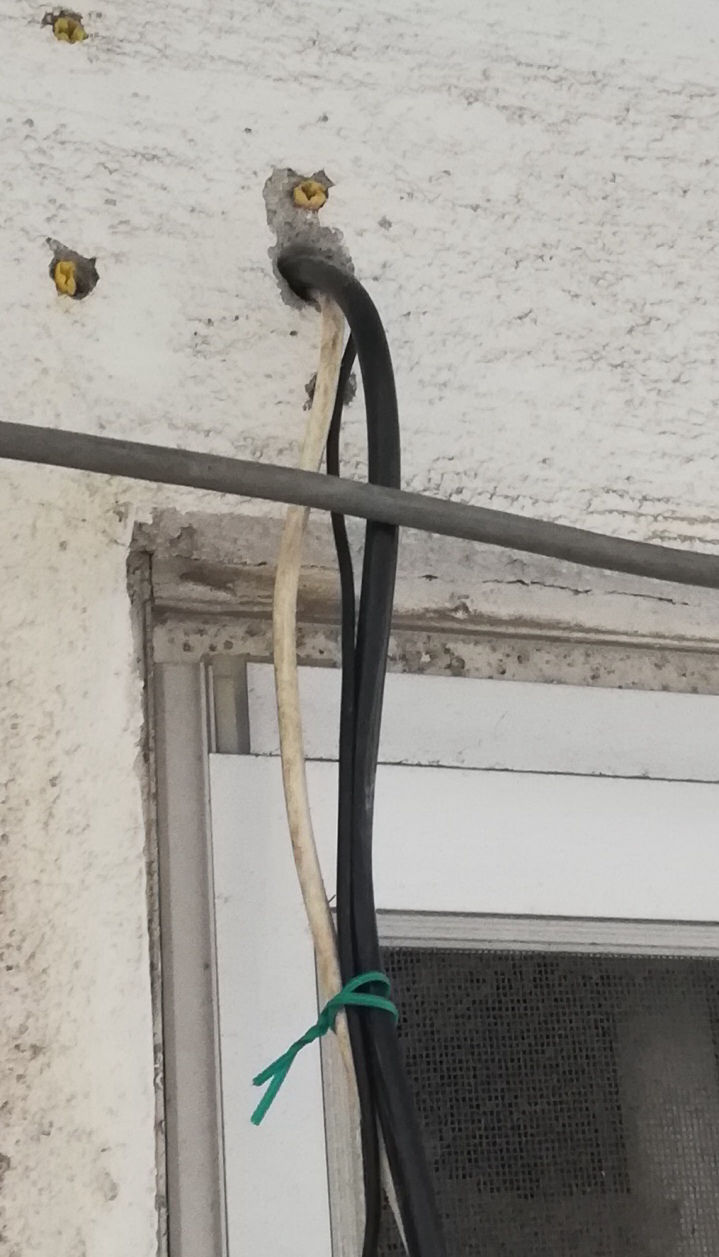

これは屋外。開けた穴の隙間に粘土材を付けるなどして隙間を埋めるのは後日。

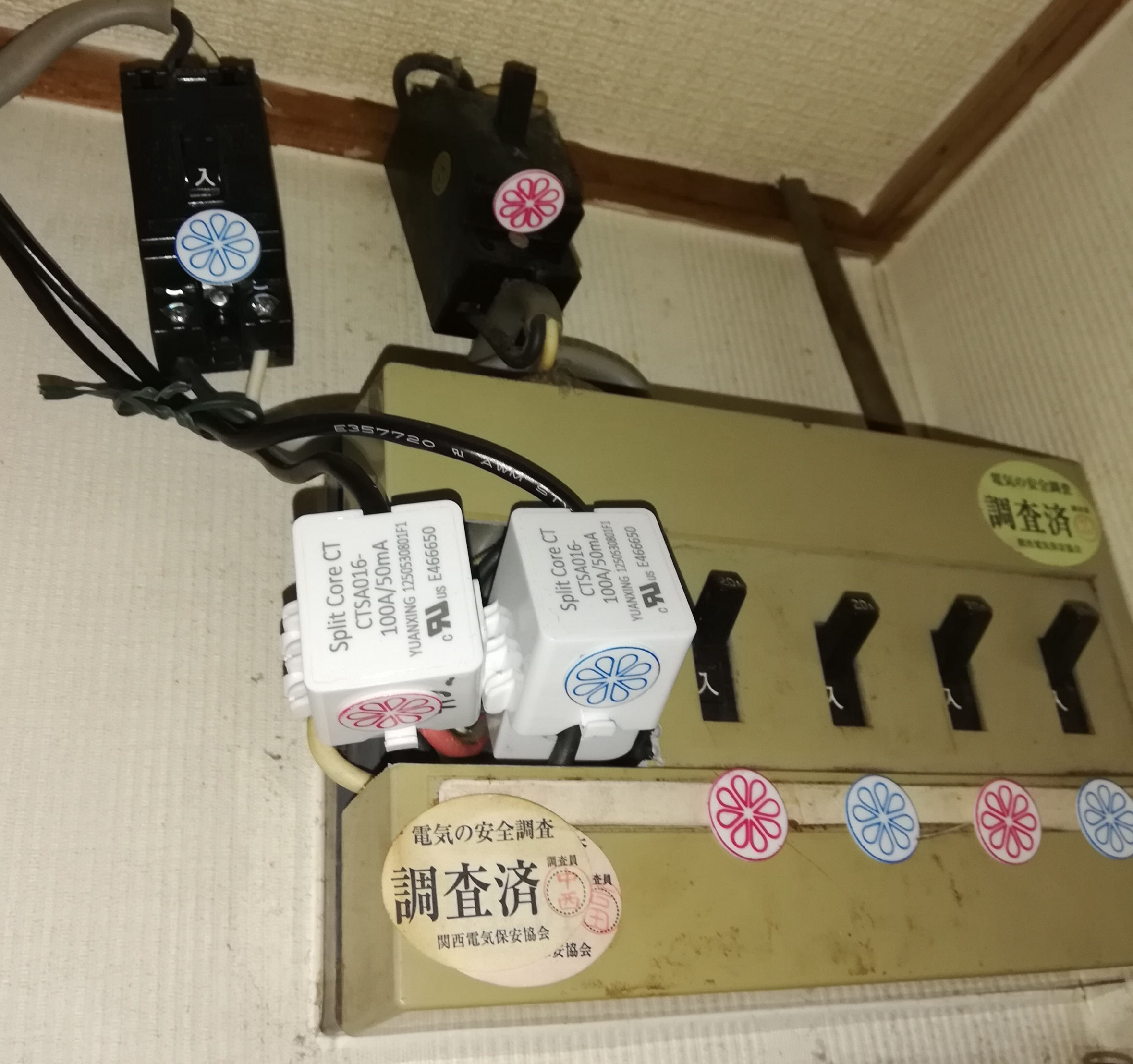

逆潮流を監視するセンサーを配電盤の線材に取り付ける。3線のうち赤線と黒線の2か所。配電盤の蓋がしまらなくなるので、蓋の一部をカットする。単相3線の2つの経路を赤線と黒線をわかりやすくシールを貼ってみる。

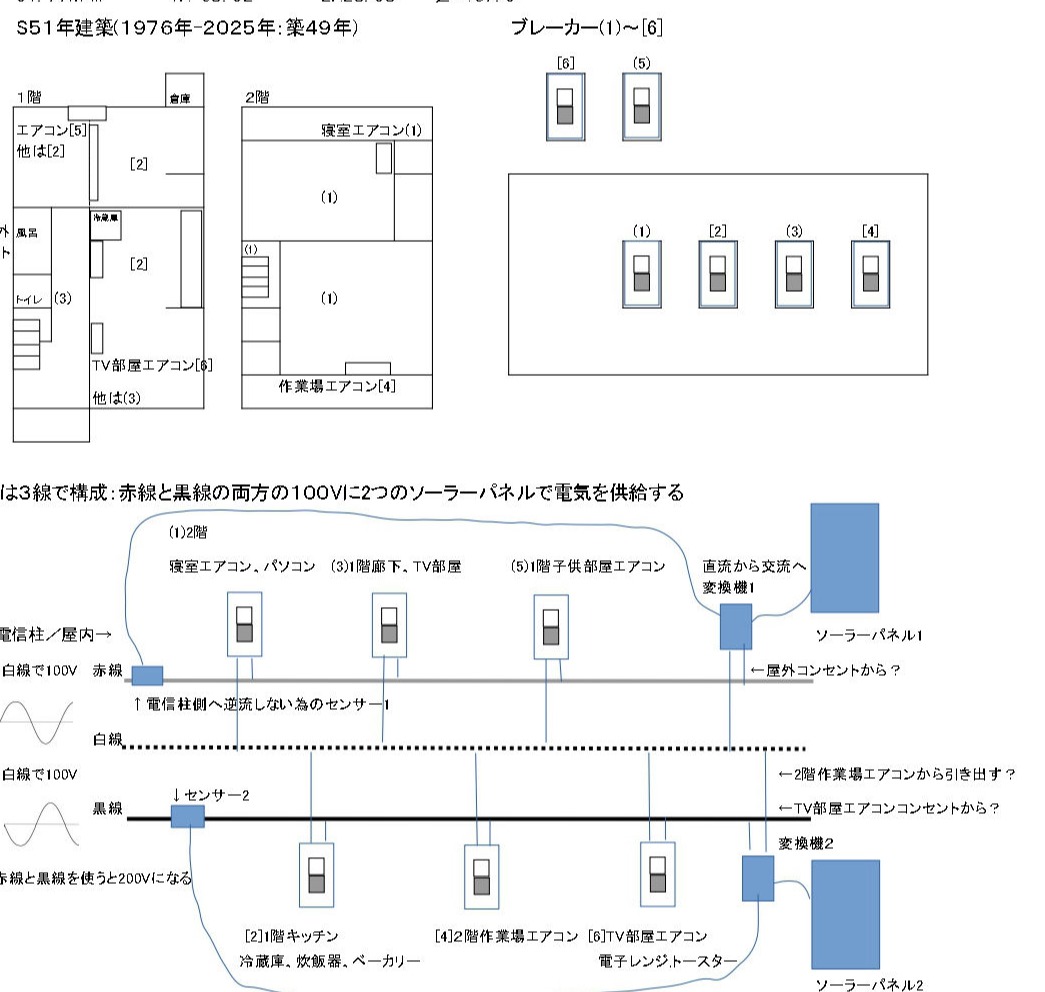

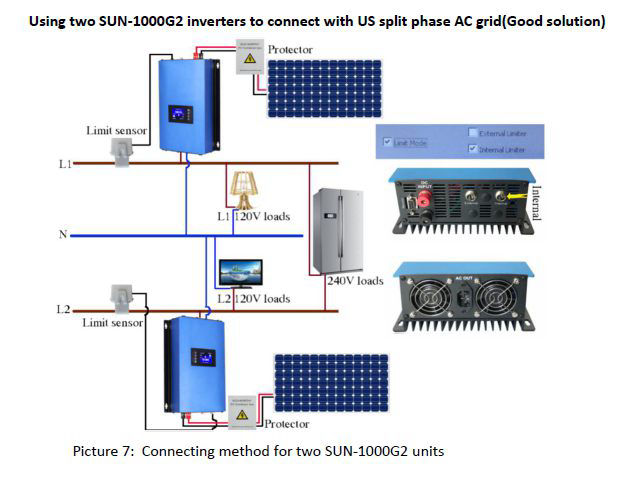

家の電気の配線の状態を調べ直して図にしてみました。

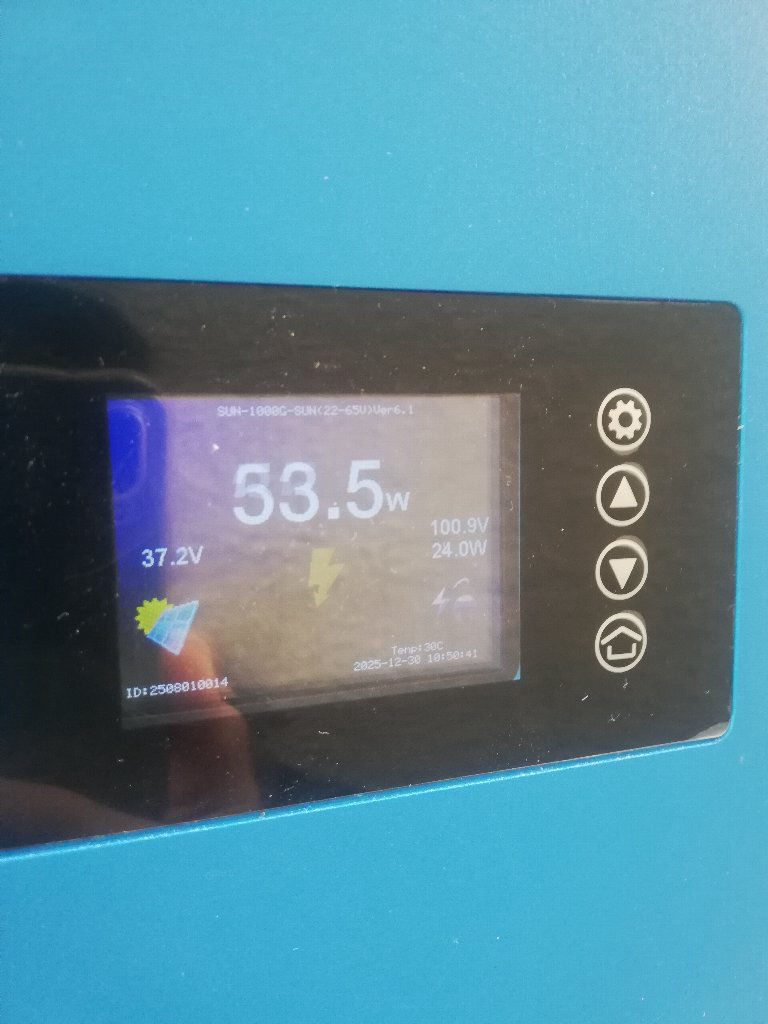

発電の状態を示す機器の液晶画面。中央の大きな値53.5Wがソーラーパネルから供給されている電力。右下の小さな値24.0Wはリミッターが示す電信柱から買っている電力。

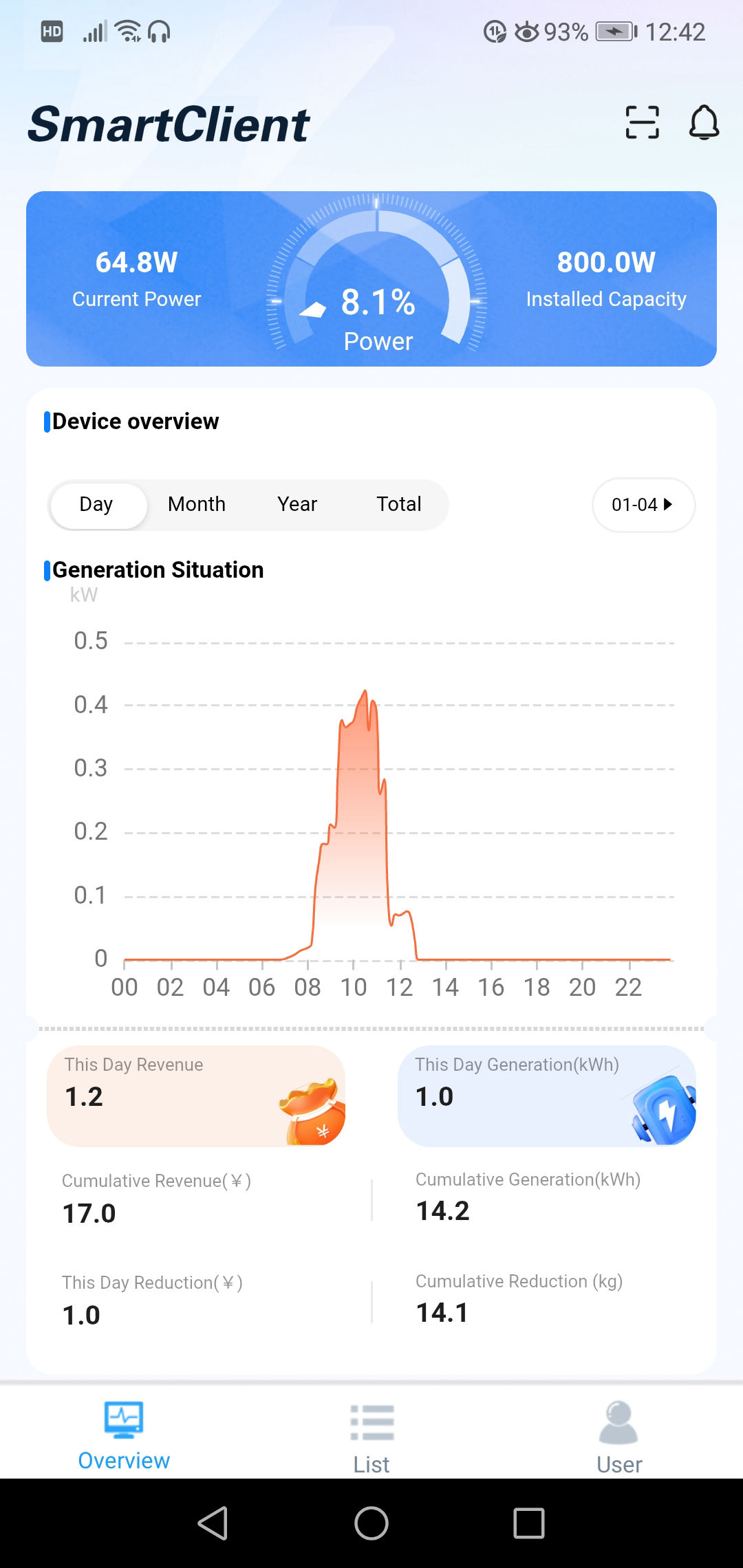

これはスマホのアプリSmartClientの画面。Wi-Fi経由で発電状況はスマホやPCから監視できる。できるのだが、なにせ説明書も入っておらず、ネットで見つけても説明書もアプリ自身も日本語対応していないので、フル活用できている気がしない。ちゃんとこの表示ができるまでかなり苦労した。このアプリ晴天の日でも数円分しか発電してないとか表示されている。大丈夫か？と思いつつ、とりあえず稼働はスタートした。ネットで他の方の事例を見てもそうですが、過度な期待はせずにモニタリングしていきます。
